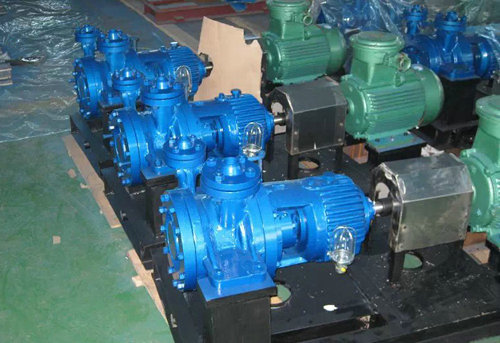

遼河泵業AY型油泵是在原泵行業Y型油泵的基礎上改進開發的產品。吸收了國內外同類產品的優點，不但有原Y型油泵的特點，而且在密封、冷卻、安裝的穩定性方面提高了一步，提高了產品的可靠性、其安裝尺寸也與原Y型油泵相同?？梢宰鳛樵璝型油泵的替代產品。
AY型離心式油泵用于石油精制、石油的化工和化學工業及其他地方輸送不含固體顆粒的石油、液化石油氣等介質。
輸送的介質溫度范圍在-45℃+420℃
流量Q 6.25～500m/h 揚程H 60～300m
AY型油泵分為六種結構形式：?jiǎn)渭?jí)單吸懸臂式、兩級單吸懸臂式、單級雙吸懸臂式、單級雙吸兩支承式、兩級雙吸兩支承式、兩級單吸兩支承式。該型泵殼體為徑向剖分，安裝方式為水平中心線支承，泵的吸入口和排除法蘭為垂直向上，軸封不僅能用軟填料，而且與機械密封互換。軸承體裝有一套向心球軸承和一組背對背安裝的推力球軸承，軸承用稀油潤滑，為了檢修方便，不必拆卸吸入或排除管路、采用了彈性柱銷加長聯軸器（也可配彈性膜片聯軸器）就能很容易的拆出葉輪，軸承、軸封等零部件。
型號說明：
例：65AY100×2B
65－吸入口直徑
A－參照美國石油學會API1610《一般煉廠用離心泵》標準第一次改造
Y－離心油泵
100－單級揚程
2－級數
B－葉輪切割次數
AY型油泵分為六種結構形式：?jiǎn)渭?jí)單吸懸臂式、兩級單吸懸臂式、單級雙吸懸臂式、單級雙吸兩支承式、兩級雙吸兩支承式、兩級單吸兩支承式。該型泵殼體為徑向剖分，安裝方式為水平中心線支承，泵的吸入口和排除法蘭為垂直向上，軸封不僅能用軟填料，而且與機械密封互換。軸承體裝有一套向心球軸承和一組背對背安裝的推力球軸承，軸承用稀油潤滑，為了檢修方便，不必拆卸吸入或排除管路、采用了彈性柱銷加長聯軸器（也可配彈性膜片聯軸器）就能很容易的拆出葉輪，軸承、軸封等零部件。AY型離心油泵主要零件材質
|
材料類別 |
1 |
2 |
3 |
|
使用溫度 |
-20℃～+150℃ |
-45℃～+420℃ |
-45℃～+400℃ |
|
零件名稱 |
泵體泵蓋 |
QT500-7 |
ZG230-450 |
ZG1Cr13Ni |
|
葉輪 |
QT500-7 |
ZG230-450 |
ZG1Cr13Ni |
|
軸 |
45 |
35CrMo |
3Cr13 |
|
泵體密封環 |
QT500-7 |
1Cr13 |
3Cr13 |
|
葉輪密封環 |
QT50-5 |
1Cr13 |
3Cr13 |
|
填料軸套 |
45 |
45 |
3Cr13 |
|
機械密封軸套 |
3Cr13 |
253Cr13 |
3Cr13或1Cr13 |
除以上三類材質外，用戶還可以選用其他材料也可按GB/3215-82煉廠化工及石油化工流程用離心泵，通用技術條件，選擇泵的各零部件材料或其他特殊材料，但需要具體協商。
6、轉向
從驅動端看，泵按逆時針?lè)较蛐D(zhuǎn)。
AY油泵結構圖 (1)
AY油泵結構圖 (2)
AY油泵結構圖 (3)
AY油泵結構圖 (4)
AY油泵結構圖 (5)
